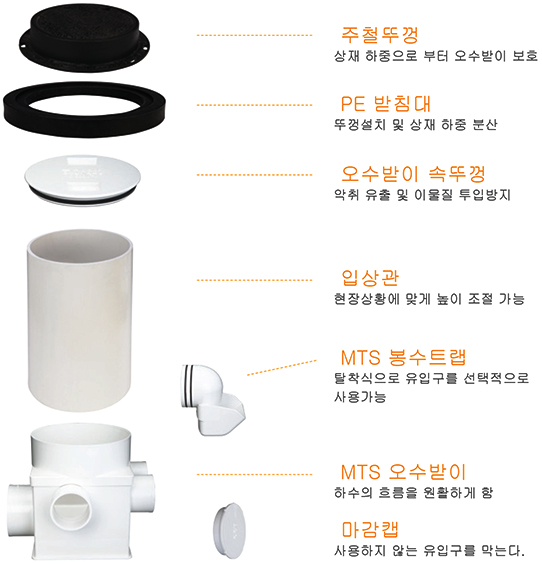

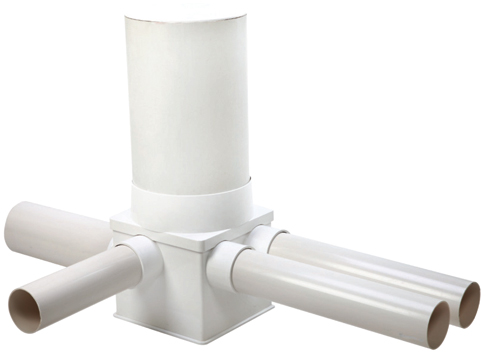

| 제품의 특징 |
◎ 봉수트랩을 이용하여 유입구를 선택적으로 사용할 수 있다.
◎ 작고 가벼운 설계로 시공이 용이하며 시공비용이 절약된다.
◎ 수밀성, 내구성이 우수하여 오염의 걱정이 없다.
◎ 오수받이 내에 단차가 없어 오수 흐름이 빠르다.
◎ 2개의 봉수트랩을 동시에 연결할 수 있다. |
| |

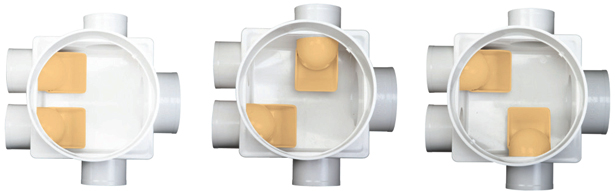

| 시코 U트랩 활용 |
 |
| |

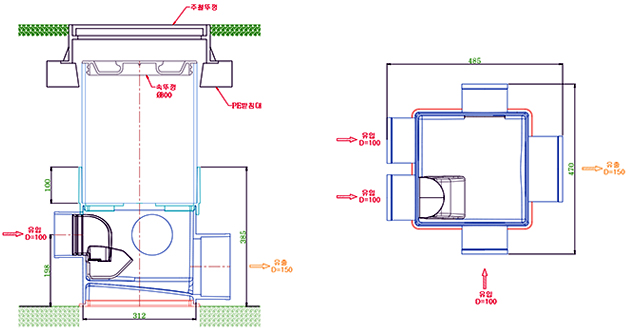

| 오수받이 도면 |
 |
| |
| 오수받이 사양 |
관 의
호 칭 이 름 |
접 속 부 안 지 름 |
접속부 길이 |
두께t
(최소) |
| d1 |
허용차 |
d2 |
허용차 |
d(참고) |
l (최소) |
| 100 |
114.55 |
±0.35 |
113.55 |
±0.35 |
107 |
48 |
3.1 |
| 150 |
165.85 |
±0.45 |
164.25 |
±0.45 |
154 |
78 |
5.1 |
|
| |

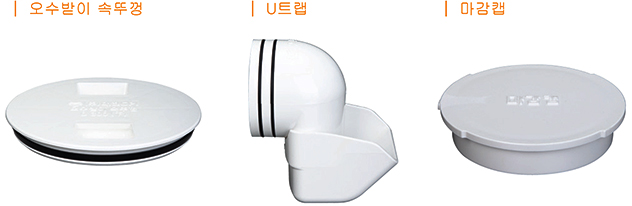

| 시코 오수받이 부속품 |
|
 |
| |
 |
| |
| 시공순서 |
 |
|
|
|
|
|
|
| |
|
